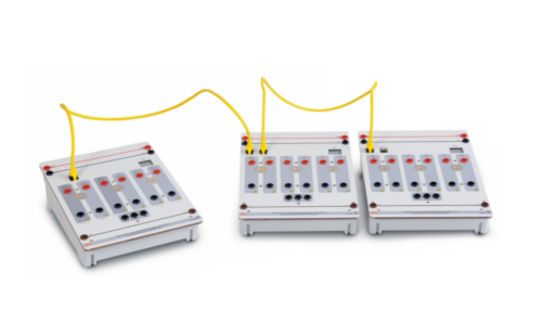

Skolotāju un studentu mērījumu stacija

Lucas-Nülle ir izstrādājuši sistēmu, kas ļauj studentiem saņemt identiskus signālus tiem, kurus nolasa skolotājs. Signālus var pārraidīt no CarTrain sistēmas vai no reāla transportlīdzekļa. Tas ir tāpēc, ka šo saskarnes sistēmu var savienot ar jebkuru elektronisko sistēmu, ieskaitot citas Lucas-Nülle apmācību sistēmas.

Lucas-Nülle studentu un skolotāju mērīšanas saskarnes ļauj skolotājiem jebkurā laikā pārraidīt augstsprieguma signālus no savām stacijām. Signāli katram studentam tiek automātiski pārveidoti un izvadīti studentu mērīšanas stacijās ar zemāku sprieguma līmeni. Signālu līknes tomēr tiek attēlotas tieši tā, it kā tiešām būtu augsts spriegums. Tas ļauj studentiem izprast augstsprieguma signālu īpašības, un vienlaicīgi netikt pakļautiem nekādiem drošības apdraudējumiem.

Ir iespējams arī pārraidīt zema sprieguma vai CAN signālus.

CO3221-7A Skolotāja stacija

Skolotāja mērījumu saskarne sniedz skolotājam pilnīgu pārskatu un kontroli pār visiem aktīvajiem mērījumiem. Skolotājs izvēlas tikai vienu vai vairākus interfeisa kanālu un savieno tos ar apmācības sistēmu, izmantojot 4 mm drošības mērīšanas kabeļus. Iegūtie signāli tiek apstrādāti digitāli un pēc tam ar Ethernet tehnoloģijas palīdzību tiek pārsūtīti uz savstarpēji savienotām studentu mērīšanas stacijām.

CO3221-7B Skolēnu stacija

Skolēni saņem signālus no skolotāja stacijas, kuri ir iegūti veicot eksperimenta mērījumus. Signālus no eksperimenta saņem skolotāju saskarne un pēc tam tie tiek nogādāti skolēnu saskarnēm, nezaudējot signālu, neatkarīgi no pievienoto saskarņu skaita. Skolēnu stacija ir aizsargāta pret īssavienojumiem un polaritātes maiņas savienojumiem.
